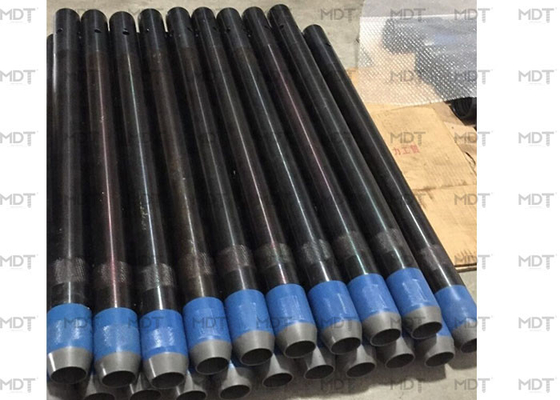

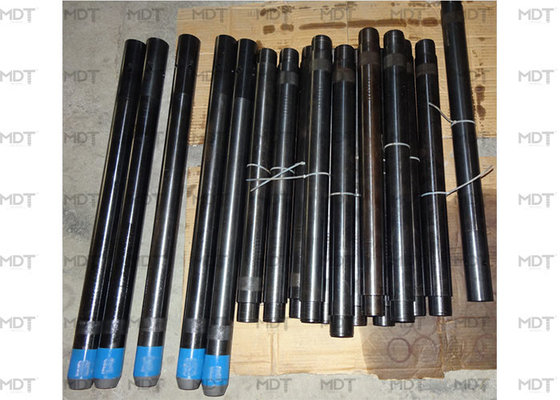

SPT Drilling Core Barrel Drilling การทดสอบการเจาะทะลุมาตรฐาน Split Spoon Sampler 50mm

เครื่องเจาะ SPT sampler Tuflok สำหรับการทดสอบดิน split spoon sampler

การออกแบบ SPT Split Tube Sampler สำหรับการทดสอบ Standard Penetration Test (SPT) ถึง BS 1377: ส่วนที่ 9: 1990 และมาตรฐาน ASTMอะแดปเตอร์บอลวาล์วด้านบน ช้อนแยกคู่ และรองเท้า SPT แบบเปิด ประกอบขึ้นด้วยเครื่องเก็บตัวอย่างท่อแยกแบบสมบูรณ์ตัวยึดตะกร้าที่ทำจากเหล็กมีให้เลือกเป็นตัวเลือกตัวอย่างอะแดปเตอร์บอลวาล์วป้องกันไม่ให้ตัวอย่างถูกชะออกจากตัวอย่างเมื่อดึงออกจากรูเจาะมีกรวยจมูก 60 องศาหรือแท่งทรงยาวที่มีจุด 60 องศาสำหรับการทดสอบ SPT (c) ในกรวดและวัสดุที่หลวมการต่อด้วยสกรูที่ตัวต่อด้านบนจะขึ้นอยู่กับประเภทของแท่งสว่านที่ใช้ขับเคลื่อนตัวเก็บตัวอย่างแท่งที่ใช้บ่อยที่สุดคือ 1-1 / 2" BS Whitworth, NWY Rod, BW หรือ AW

เครื่องเก็บตัวอย่างท่อแบบแยกส่วนมาตรฐานคือ 2" (50.8 มม.) OD x 1-3/8" (34.9 มม.) ID x 18" (457 มม.) / ยาว 24" (610 มม.)สำหรับสภาพการขับขี่ที่หนักหน่วง มีการออกแบบ "Tuflok" สำหรับงานหนักให้เลือก

ส่วนประกอบ:
1. อะแดปเตอร์บอลวาล์ว
2. SPT ก้านแข็ง
3. กรวยจมูก SPT
(2).ท่อแยก
(3).รีเทนเนอร์ตะกร้า
(4).รองเท้า SPT
